Mari Belajar

Baiklah kawan-kawan sekalian,

Di dalam blog ini kami akan menerangkan berkenaan dengan 3 jenis lukisan yang terdapat di dalam matapelajaran lukisan kejuruteraan iaitu :

1 ) Lukisan Ortografik

2) Lukisan Isometrik

3) Lukisan Oblik

Sebelum kita mengenali jenis lukisan tersebut, kami akan tunjukkan dahulu kepada anda :

1) Alatan Lukisan yang digunakan

2) Peraturan Semasa Melukis

3) Jenis - jenis garisan yang ada

Teknik Melukis Lukisan Isometrik

" TEKNIK MELUKIS LUKISAN ISOMETRIK"

Mari kita mulakan dengan tajuk baru . Kali ini, kami akan menerangkan cara untuk melukis lukisan isometrik. Secara umumnya, isometrik bermaksud lukisan yang mempunyai ukuran yg sama.

Mari kita mulakan...

Mula-mula, lukiskan paksi isometrik.

Tentukan paksi kiri dan kanan bersudut 30 darjah.

Kemudian, lukiskan kotak isometrik. Lukis semua pandangan bermula dari paksi isometrik.

Seterusnya, lukis garisan bukan isometrik dalam kotak . Hitamkan garisan timbul yang menampakkan objek yang dilukis dalam kotak.

Inilah hasilnya....Selamat Mencuba.

Lukisan Isometrik



 Hai kawan-kawan.

Di sini kami sertakan video berkenaan dengan isometrik.

Kita lihat bagaimana  Cikgu Romie menereangkan tentang isometrik.

Selamat menonton ya kawan-kawan.



Kredit to www.cikguromie.net

Tutorial Lukisan Isometrik

Disini kami ada menyediakan dua soalan berkaitan dengan lukisan isometrik. kami harap kawan-kawan di luar sana boleh menjawab soalan yang dikemukakan ini.

Apa-apa pun kami ucapkan SELAMAT MENCUBA.

Untuk menjawab soalan dibawah, klik soalan tersebut.


Ulangkaji 1


Ulangkaji 2

Ulangkaji Isometrik 2

Arahan:

Jawab semua soalan di bawah ini.

Selamat mencuba :)

Apakah langkah pertama yang perlu dilakukan untuk melakar isometrik?	Menggunakan pensel gred keras Mendimensikan lukisan isometrik Menghitamkan garisan objek Membina paksi isometrik
1 Mengapakah semasa membuat lakaran lukisan isometrik peralatan lukisan teknik tidak diperlukan?	Lakaran isometrik mudah dilakarkan Lakaran dibuat secara bebas Memudahkan kerja-kerja lakaran Objek belum dikenalpasti
Cara mendimensi bulatan dalam lukisan isometrik adalah dengan menggunakan?	Jejari tengah Diameter panah Garis Anak
Pandangan pelan juga dikenali sebagai	sisi Tepi Atas Hadapan
Name:
Email Address:

Put a website form like this on your site.

Ulangkaji Isometrik

Arahan :

Jawab soalan yang diberikan di bawah ini.

Selamat mencuba

1. Rajah menunjukkan sebuah bongkah yang dilukis dalam lukisan isometrik. Berapakah bilangan garisan bukan isometrik??	2 3 4 5
2.Sudut paksi lukisan isometrik pada paksi mendatar ialah	30 40 60 90
3.Garisan dimensi manakah yang dilukis dengan betul??	I&II I&IV II&III III&IV
4.Lukisan isometrik juga dikenali sebagai lukisan	Piktorial Tiga Dimensi Ortografik Objek
Name:
Email Address:

This contact form was created by Freedback.

Video Unjuran Sudut Pertama

Di sini kami akan menunjukkan

"Bagaimana Melukis Lukisan Unjuran Sudut Pertama"

P/S :: Sila berikan tumpuan kawan-kawan sepenuhnya terhadap video yang akan dipaparkan ini.

Pelajarilah dengan sebaik mungkin.

Selamat mencuba ye kawan-kawan.

Soalan No 2

Soalan 2

Bina lukisan oblik berdasarkan unjuran ortografik yang diberi

#SEMAK JAWAPAN ANDA#

KLIK SINI

Jawapan No 2

Soalan 1

Soalan 1

Bina lukisan oblik bagi rajah di bawah dengan memilih paksi oblik yang sesuai.

 #SEMAK JAWAPAN ANDA#

KLIK SINI

Jawapan No 1

Tutorial Lukisan Oblik

Disini kami ada menyediakan dua soalan berkaitan dengan lukisan oblik. kami harap kawan-kawan di luar sana boleh menjawab soalan yang dikemukakan ini.

Apa-apa pun kami ucapkan SELAMAT MENCUBA.

Untuk menjawab soalan dibawah, klik soalan tersebut.

Soalan 1

Soalan 2

Soalan 2

Soalan 2

Bina lukisan unjuran sudut pertama berdasarkan objek di bawah.

#SEMAK JAWAPAN ANDA#

KLIK SINI

Jawapan Soalan 2

Tutorial Unjuran Sudut Pertama

Soalan 1

Bina lukisan sudut unjuran pertama berdasarkan objek di bawah.

# SEMAK JAWAPAN ANDA#

KLIK SINI

Jawapan Soalan 1

Cara Melukis Isometrik Menggunakan Kaedah Binaan Rangka.

-----> Sebelum ini, kami telah mengajar anda semua

         bagaimana melukis isometri menggunakan kaedah

         kotak.

----->Hari ni, kita akan tingkatkan lagi kemahiran melukis

         isometri dalam lukisan kejuruteraan.

----->Kaedah hari ini adalah kaedah binaan rangka.

Kita akan mulakan dengan melukis pandangan atas bagi piramid

Seterusnya kita akan melukis segi empat tepat CDEF seperti yang ditunjukkan dalam rajah dibawah.

Selepas, tentukan penjuru tapak piramid  dengan menandakan A, B, dan C. Dah siap tanda? Kalau dah siap, bolehlah kita lukiskan tapak tersebut.

Langkah seterusnya, kita akan tandakan kedudukan P' dan dirikan garisan tegak PP' seperti yang ditunjukkan dalam rajah dibawah.

Sampailah kita ke langkah terakhir, iaitu kemasan. Hitamkan garisan objek untuk melengkapkan lukisan isometri.

Selamat mencuba semua.......:D

Cara Melukis Isometrik Menggunakan Kaedah Koordinat

Hari kami akan mengajar anda semua cara melukis isometrik menggunakan kaedah seterusnya iaitu kaedah koordinat. Pembelajaran yang lepas, kita telah belajar bagaimana melukis isometrik menggunakan kaedah kotak dan kaedah rangka. Mari kita mulakan sesi pembelajaran kita pada kali ini.

Kita akan mulakan dengan melukis pandangan hadapan .

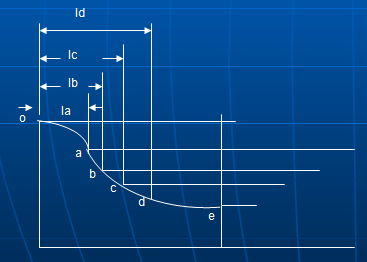

Kita akan tandakan beberapa titik yang sesuai di sepanjang lengkung seperti titik a,b,c,d dan e yang ditunjukkan dalam rajah.

Seterusnya kita akan melukis garisan tegak dan garisan mendatar melalui titik-titik tersebut untuk menentukan koordinatnya.

Kita akan melukis pula kotak isometri dengan menggunakan koordinat yang diperolehi dan tandakan kedudukan titik a,b,c,d, e.

Kita akan melukis satu lengkung halus melalui titik-titik yang diperoleh seperti dalam rajah.

Seterusnya, kita akan lukiskan garisan selari oo', aa',bb',cc',dd' dan ee'. Panjang garisan ini bersamaan dengan ukuran tebal objek. Garisan mestilah selari dengan paksi condong. Lengkung halus melalui titik o',a',b',c',d' dan e' perlu dilukis bagi mendapatkan profil permukaan belakang.

Akhir sekali, hitamkan garisan objek untuk melengkapkan lukisan isometrik.

 Selamat mencuba semua.:D

Teknik Melukis Lukisan Oblik

Di sini kami akan menunjukkan

"Bagaimana Melukis Lukisan Oblik"

P/S :: Sila berikan tumpuan kawan-kawan sepenuhnya terhadap video yang akan dipaparkan ini.

Pelajarilah dengan sebaik mungkin.

Selamat mencuba ye kawan-kawan.
